SYF-4M數顯流量壓差閥的結構與工作原理
標簽：數顯流量壓差閥|數顯流量壓差閥工作原理
SYF-4M數顯流量壓差閥的結構與工作原理
 |

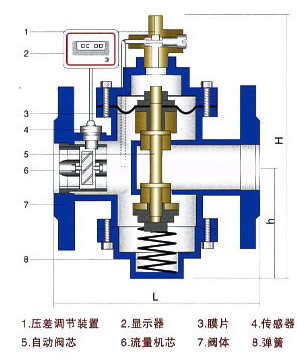

如左圖所示，數顯流量壓差閥其結構是由壓差調節裝置，自動閥芯及顯示器部分組成。
顯示部分則由流量機芯、傳感器、發訊器，電子計算器及顯示器組成。被測水流經閥門，水流沖擊流量機芯內的葉輪，葉輪旋轉與傳感發訊器感應，使傳感器發出與流量成正比的電訊號。
流量電訊號通過導線送入電子計算器，經過計算器計算微處理器處理后，其流量值顯示出來。
壓差調節裝置是用來調節壓差和流量的，根據顯示值來設定所需的壓差和流量值。
自動閥芯是用來維持壓差恒定的，既在管網壓力變化時，自動閥芯就會在壓力的作用下自動開大或關小閥口來維持設定壓差值不變。
|
