LH45-16系列限流止回閥技術參數及示意圖
標簽：限流止回閥
功能概述

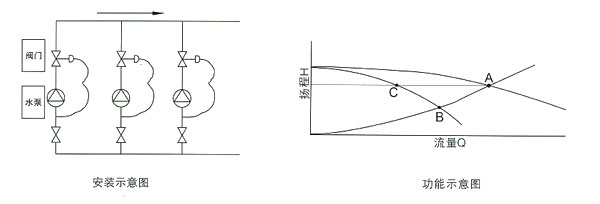

如圖（功能示意圖）所示，兩臺并聯的水泵運行時工況為A，并聯時單機運行工況為C，單臺泵運行工況為B，即由兩臺并聯運行變?yōu)閱闻_(tái)運行。泵的工況由C變?yōu)锽時，揚程降低流量增大，限流止回閥自動關小，增大阻力，減小系統流量，防止過載燒壞電機，這樣水泵可以按C工況。
示意圖
限流止回閥技術參數表
| 型號 | 公稱直徑 | 最大工作流量 | 閥長(mm) | 流量系數(KV) |
| LH45-16 | DN15 | 25 | 225 | |
| LH45-16 | DN20 | 50 | 230 | |
| LH45-16 | DN25 | 70 | 245 | |
| LH45-16 | DN32 | 100 | 290 | 4～6 |
| LH45-16 | DN40 | 150 | 355 | 4～6 |
| LH45-16 | DN50 | 250 | 365 | 4～6 |
| LH45-16 | DN65 | 400 | 480 | 3～6 |
| LH45-16 | DN80 | 800 | 540 | 3～6 |
| LH45-16 | DN100 | 1200 | 698 | 2～5 |
| LH45-16 | DN125 | 1400 | 750 | 2～5 |
